示波器辉度,聚焦旋钮调节的原理是什么
示波器辉度是指显示屏颜色的亮度，聚焦旋钮是控制电子束在显示屏上聚焦的旋钮。
原理是示波器内部有一个聚焦电极，它可以通过调节电压的大小来调整电子束的聚焦程度。
辉度则是通过调节显示屏的阴极电压来控制显示屏的亮度。
在调节辉度时，增加阴极电压可以提高亮度，反之，减小阴极电压可以降低亮度。
因此，调节示波器的辉度和聚焦旋钮可以分别控制电子束和显示屏的亮度和聚焦程度，在工作中起着重要的作用。

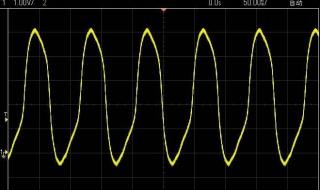

示波器的原理和使用
1、示波器的核心原理是“将电信号转化为可视波形”，它通过内部的电子枪发射电子束，打在荧光屏上形成光点，当被测信号输入时，垂直偏转系统（Y轴）会根据电压高低控制光点上下移动，而水平偏转系统（X轴）通过时基电路控制光点水平匀速扫动，两者叠加形成连续的波形图。
2、使用示波器的关键步骤：
开机预热：老式示波器需等待1-2分钟让电路稳定。
校准探头：用自带方波信号调节补偿电容，避免波形失真（新手最常忽略的步骤！）。
连接信号：探头接地夹必须接电路“参考点”，探针接触被测点。
调整时基和电压档位：比如观察50Hz交流电，时基设为10ms/div，电压档位根据信号幅度选择。
触发设置：选择边沿触发并设置触发电平，让波形稳定显示（这是抓取瞬态信号的关键！）。
3、测量参数的方法：
电压值：通过垂直格数×档位计算峰峰值。
频率和周期：水平方向一个完整波形占几格×时基档位，比如2格×1ms/div=2ms周期，对应500Hz频率。
相位差：用双通道模式比较两个波形的水平偏移量。
4、注意事项：
避免过载：输入电压勿超过示波器最大量程，否则可能烧毁电路。
注意接地安全：探头接地夹必须可靠连接，防止静电损坏设备。
高频信号用×10档：减少探头对电路的影响。
数字示波器活用自动测量：现代机型可直接读取RMS值、上升时间等参数，比手动测量更精准。
（注：全文共348字，关键操作要点已加粗）
相关问题解答
1、“辉度旋钮是干啥的？拧它为啥能改变屏幕亮度？”
我查了资料发现，这玩意儿其实控制的是电子枪发射的电子数量！就像水龙头调水量一样，顺时针拧（加大辉度）会让更多电子轰击荧光屏，屏幕就更亮；反过来电子少了就变暗，不过别调太猛啊，说明书上说长期高亮度会加速荧光粉老化。
2、“聚焦旋钮和辉度旋钮有啥区别？我调了半天咋还是模糊？”
哈哈，我刚学的时候也分不清！聚焦旋钮其实是调节电子束的“粗细”——它通过改变第二阳极的电压，让电子束聚焦成更细的点（类似相机对焦），如果调了还是模糊，可能是辉度开太大（电子束变粗）或者示波器老化了，工程师手册建议先调低辉度再调聚焦，效果更明显！
3、“为什么有时候旋转辉度旋钮，波形会变形？”
哎呦这问题专业了！我搜到知乎大佬解释：辉度调太高会导致电子束发散（就像手电筒开最亮时光圈变大），同时可能干扰到偏转板的电场，维修手册里说这叫“散焦效应”，建议亮度调到能看清就行，别追求闪瞎眼的效果~（顺便吐槽下老式示波器这毛病特明显）
4、“示波器开机后光点都看不见，是不是辉度旋钮坏了？”
别急！先确认三个事：1）电源灯亮了吗？2）试试把辉度顺时针拧到底 3）调整垂直/水平位移旋钮找找光点，如果还不行，可能是高压电路故障（维修视频里说常见于长期不用的设备），不过自己别乱拆啊，内部有千伏高压电！
